Cum se mufeaza un cablu de retea RJ45

Acest mini tutorial prezinta modalitatea de mufare a unui cablu UTP ethernet. Pentru realizarea unui cablu Ethernet aveti nevoie de cablu, doua mufe RJ-45 si un cleste de sertizare UTP.

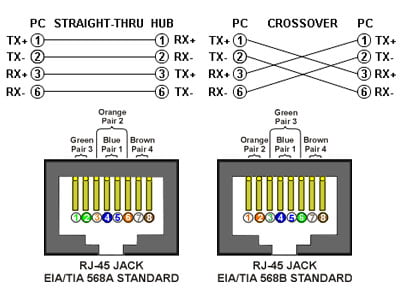

In imaginea de sus este prezentata diagrama pinilor (pin-out diagram) pentru cele doua tipuri de cabluri UTP normal (straight-through cable) care se foloseste la conectarea calculatorului la router/switch si in dreapta diagrama pinilor pentru cablul cross-over, cablu ce se foloseste la conectarea directa a doua PC-uri sau doua switch-uri. Mai jos in imagine sunt prezentate cele doua standarde de culori EIA/TIA 568A si EIA/TIA 568B.

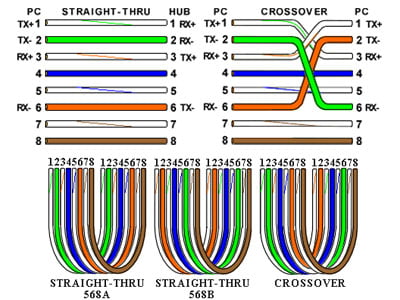

Pentru realizarea unui cablu UTP dupa standardul de culori 568A urmariti diagrama din imaginea de mai jos:

Pinii 4, 5, 7 si 8 (perechile albastru si brun/maro inchis) nu sunt folosite in ambele standarde si nu sunt necesare in realizarea unei conexiuni 100BASE-TX duplex. Acesti pini nefolositi din cablul UTP pot fi folositi la alimentarea unei camere web de retea sau a unui modem radio, echipamente care pot fi situate in locatii dificile ca acoperisul sau terasa unei cladiri.

(Sursa/Imagini: Color-Code Standards)
